Mạch máy tiện điều khiển tốc độ động cơ bằng biến tần
Th6
Mấy hôm nay đang ngồi suy nghĩ xem mình nên vẽ mạch gì cho các bạn sinh viên học tập. Tự nhiên thằng em chung phòng nói về mạch máy tiện điều khiển tốc độ động cơ bằng biến tần. Ý tưởng đã có, sau một vài giờ ngồi vẽ mạch thì nay mạch đã hoàn chỉnh. Mời các bạn sinh viên cũng như quý khách hàng quan tâm đến mạch này xem bài viết dưới đây.

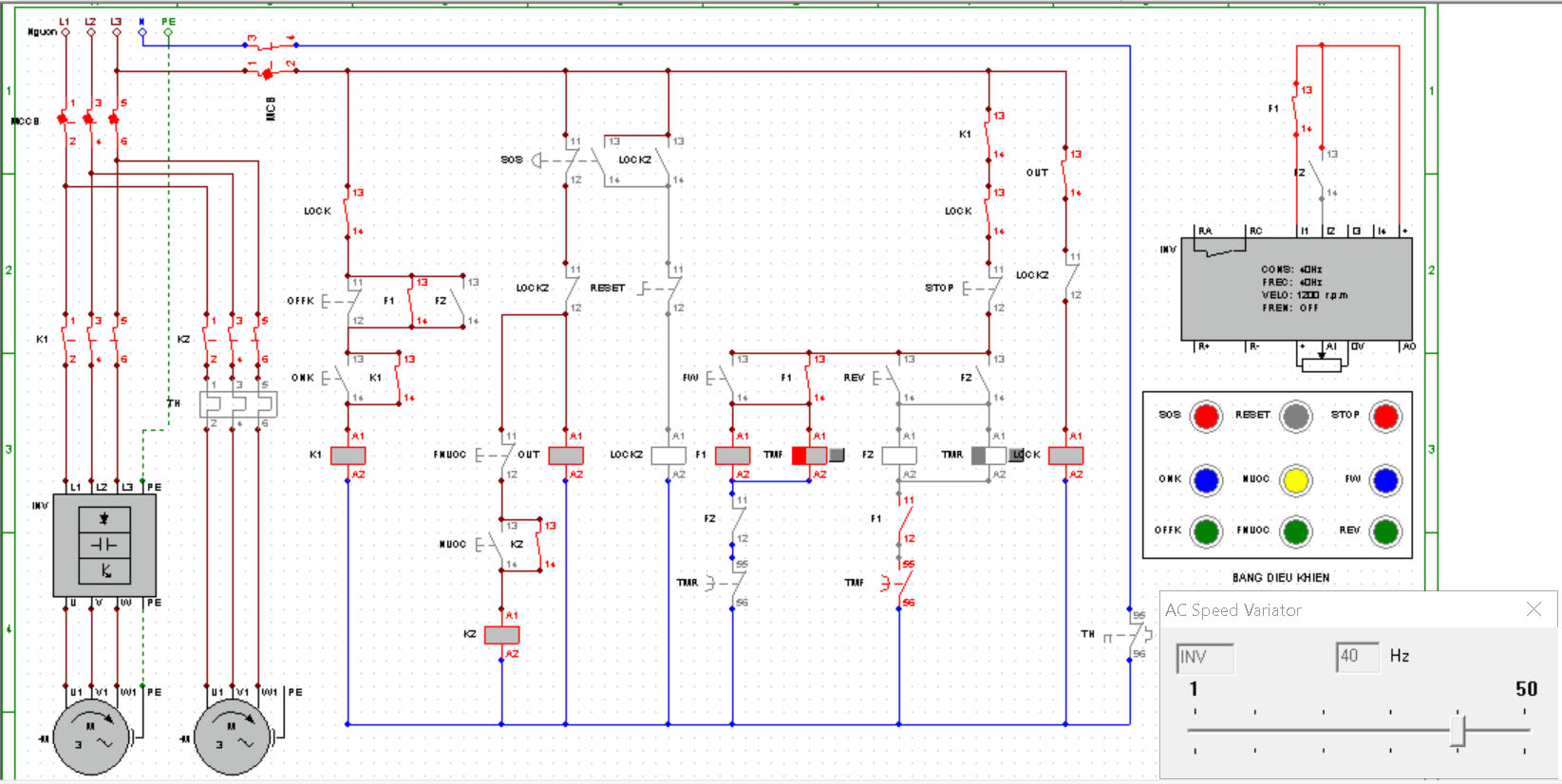

Nguyên lý hoạt động của mạch rất đơn giản: Bấm nút “ONK” để đóng contactor K1, cấp nguồn cho biến tần. Bấm nút “NUOC” để động cơ cấp nước hoạt động. Bấm nút “FW” để chạy động cơ theo chiều thuận và chỉnh tốc độ động cơ trong biến tần. Nếu muốn chạy động cơ theo chiều ngược, bấm nút “STOP”, tiếp tục bấm nút “REV” để động cơ chạy chiều ngược và chỉnh tốc độ động cơ trên biến tần. Mạch này đặc biệt, khi có sự cố, bấm nút dừng khẩn “SOS” để dừng toàn bộ chu trình của máy tiện. Sau khi bấm xong, bạn không thể thao tác được tiếp chu trình dù cho có bấm nút “ONK”… Bạn chỉ thao tác được tiếp khi bạn đã hiểu sự cố và bấm nút “RESET” để mạch trở lại hoạt động bình thường. Khi muốn dừng biến tần, bạn phải cho dừng động cơ bằng cách nhấn nút “STOP” thì sau đó mới có thể nhấn được nút “OFFK” để dừng hoạt động biến tần.
Mạch này do chính tay Liêm thiết kế và được Liêm chia sẻ miễn phí, các bạn có copy xin vui lòng để lại nguồn xem như là lời cảm ơn đến mình. Các bạn có ý muốn chia sẻ mạch này, xin vui lòng liên hệ: [email protected] nha. Liêm sẽ chia sẻ miễn phí đến các bạn.
Để được hỗ trợ tốt nhất, vui lòng đăng ký thành viên của Liemelec bạn nhé: Đăng ký thành viên tại đây
cho em xin mạch với ạ
Liemelec.com hiện chỉ hỗ trợ đối với toàn bộ thành viên. Để được hỗ trợ vui lòng đăng ký thành viên tại: https://liemelec.com/dang-ky-thanh-vien
cho em xin file mahcj điện với ah
Đã gửi mạch điện cho bạn, check mail bạn nhé.
Cho mình xin mạch với
Đã gửi mạch cho bạn qua email rồi nhé.
Cho em xin mạch để tham khảo được không ạ. Em cảm ơn.
Mình đã gửi qua mail. Check mail nha bạn.
dạ cho em xin mạch ạ em cảm ơn
Đã gửi cho bạn qua email.
Bộ phận văn thư không liên lạc được với bạn qua email. Chúng tôi lấy làm tiếc về trường hợp này. Vui lòng cung cấp email thật cho bộ phận văn thư của chúng tôi để được hỗ trợ tốt nhất!
Em xin mạch ạ
Đã gửi mail cho bạn rồi nhé.
dạ cho em xin mạch ạ em cảm ơn
Bạn vui lòng đăng ký thành viên và vào bấm vào đường liên kết: https://liemelec.com/tai-lieu-mach-dien-liemelec để tải mạch điện bạn nhé.
cho em hỏi là cái này để có máy tiện . còn mạch điều khiển cho đề tài :THIẾT KẾ BỘ BIẾN TẦN BA PHA ĐIỀU KHIỂN ĐỘNG CƠ KHÔNG ĐỒNG BỘ thì như nào ạ . mong anh giúp
cho e hỏi ý nghĩa và cách sử dụng các ký hiệu trên mạch điều khiển biến tần
Ký hiệu biến tần trong mạch mô phỏng như sau:
I1: Chạy thuận;
I2: Chạy nghịch;
I3: Chạy cấp tốc độ 1. Ví dụ muốn chạy thuận cấp tốc độ 1 thì phải cấp nguồn vào I1 + I3;
I4: Chạy cấp tốc độ 2;
I3 + I4: Chạy cấp tốc độ 3;
RA, RC là 2 chân tiếp điểm thường mở của relay. Có thể dùng để cấp đèn báo;
+ AI 0: Điều khiển tốc độ qua biến trở ngoài.
