Giới thiệu về tủ RMU

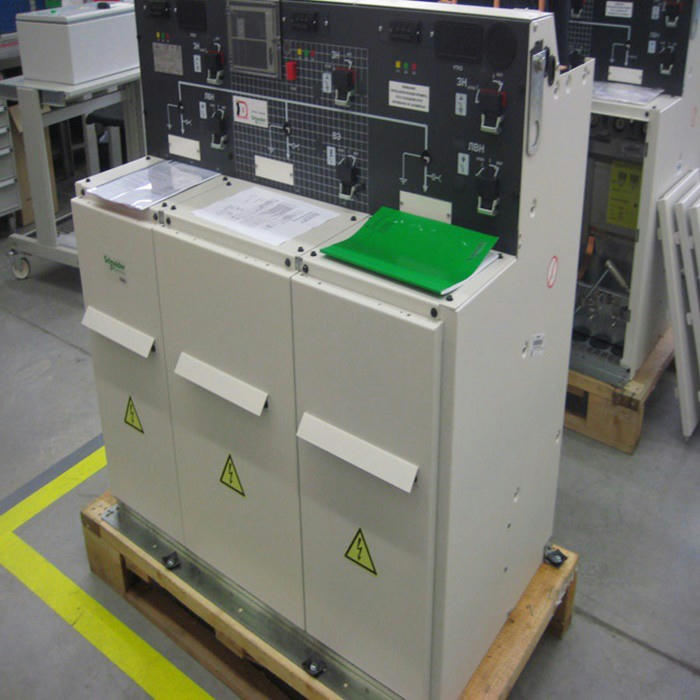

Tủ RMU (Ring Main Unit) là một loại tủ trung thế được thiết kế để đóng cắt, nâng khả năng bảo vệ máy biến áp và được ứng dụng rộng rãi trong các trạm đóng cắt. Bài viết này sẽ giúp bạn đọc có cái nhìn tổng quan nhất về tủ RMU.

Khái quát

Nếu như trước đây, việc bảo vệ cho hệ thống máy biến áp trung thế thường sử dụng cầu dao đóng cắt kết hợp với cầu chì, thì giờ đây với tủ RMU được thiết kế để đóng cắt cho hệ thống điện trung thế 35kV, 600A.

Quy chuẩn

Tủ RMU hiện nay trên thị trường Việt Nam gồm có 2 loại đó là cách điện bằng không khí và cách điện bằng khí SF6 với các quy chuẩn RMU 2 ngăn, 4 ngăn, 6 ngăn tùy theo sự lựa chọn của khách hàng.

Ưu điểm của tủ RMU cách điện bằng khí SF6 là dòng điện đóng cắt cao từ vài trăm đến vài nghìn Ampere. Khí SF6 có độ bền điện cao, do vậy không cần nén đến áp suất cao như không khí để tăng độ bền điện. Kích thước của tủ được thu gọn hơn so với cách điện bằng không khí.

Đặc điểm chung của các loại tủ RMU là các phần tử đóng cắt (bao gồm máy cắt, dao cắt tải, dao nối đất, thanh cái và các đầu đấu) được đặt trong bình chứa khí SF6 làm bằng vật liệu đặc biệt có thể chịu đựng ở môi trường bụi bẩn, dầu mỡ và đặc biệt là không rỉ sét. Các ngăn cáp đầu vào, đầu ra của tủ được kết nối bằng dao cách ly. Ngăn cáp ra máy biến áp, sử dụng cầu dao phụ tải kết hợp với cầu chì bảo vệ.

Module của tủ RMU

Ngăn cầu dao cắt tải 3 vị trí

Dao cắt tải 3 vị trí là đóng, mở, tiếp địa. Module được ứng dụng cho tủ lộ vào, tủ lộ ra

Ngăn cầu dao cắt tải kết hợp cầu chì bảo vệ

Ngăn máy cắt

Ngăn phân đoạn bằng cầu dao cắt tải

Ngăn phân đoạn bằng máy cắt

Đặc tính bảo vệ

Hệ thống relay bảo vệ kết hợp với máy cắt để tăng cường khả năng bảo vệ chọn lọc.

RMU sử dụng relay điện tử dễ dàng cài đặt, bảo vệ quá tải tốt hơn, gần như không phải bảo trì.

Tích hợp hệ thống relay điện tử phát hiện và báo dòng sự cố pha- pha và dòng chạm đất dù chỉ nhỏ nhất.

Phối hợp bảo vệ với các thiết bị phía thượng nguồn và phía phụ tải thường yêu cầu 6 cấp độ bảo vệ bao gồm 4 cấp độ bảo vệ trung thế và 2 cấp độ bảo vệ hạ thế.

Tránh được việc tác động sai gây ra bởi dòng xung kích máy biến áp.

RMU được thiết kế theo tuần tự logic để hạn chế tối đa thao tác sai của người vận hành.

Trang bị hệ thống giải phóng áp lực khi có sự cố về áp.

Có khả năng điều khiển và giám sát từ xa.

Các hãng sản xuất tủ RMU năm 2020

– Schneider

– ABB

– Siemens

Bài viết này tuy vẫn còn nhiều thiếu sót, nhưng qua đây cũng giúp quý vị và các bạn có cái nhìn tổng quan nhất về tủ RMU.
