Phân biệt chức năng relay khóa F86 và F68

Chức năng relay khóa F86 và F68 có tên gọi là rơle khóa. Chức năng của F86 và F68 có gì khác biệt, mời các bạn cùng tìm hiểu ở bài viết này.

Tên gọi:

Relay F86 có tên gọi theo ANSI là Lock-Out Relay, còn F68 có tên gọi là Power-Swing Blocking Relay.

Kết cấu:

Chức năng relay F86 được thiết kế theo một module riêng của hãng như Arteche, Siemens chỉ có nhiệm vụ riêng biệt làm chức năng bảo vệ F86, còn chức năng relay F68 được tích hợp trong module relay của các hãng như ABB, Siemens với nhiều chức năng bảo vệ khác được tích hợp kèm theo.

Chức năng:

Power-Swing Blocking Relay (F68) để phân biệt sự cố và sự thay đổi công suất, chặn khoảng cách hoặc chặn các phần tử relay khác hoạt động trong quá trình thay đổi công suất. Chức năng F68 là một chức năng phụ được tích hợp trong module F87L, ví dụ Siemen Siprotec 7SJ86 hoặc ABB RED670 và thường được sử dụng cho các nhà máy điện năng lượng tái tạo vì sự thay đổi công suất lớn và đột ngột.

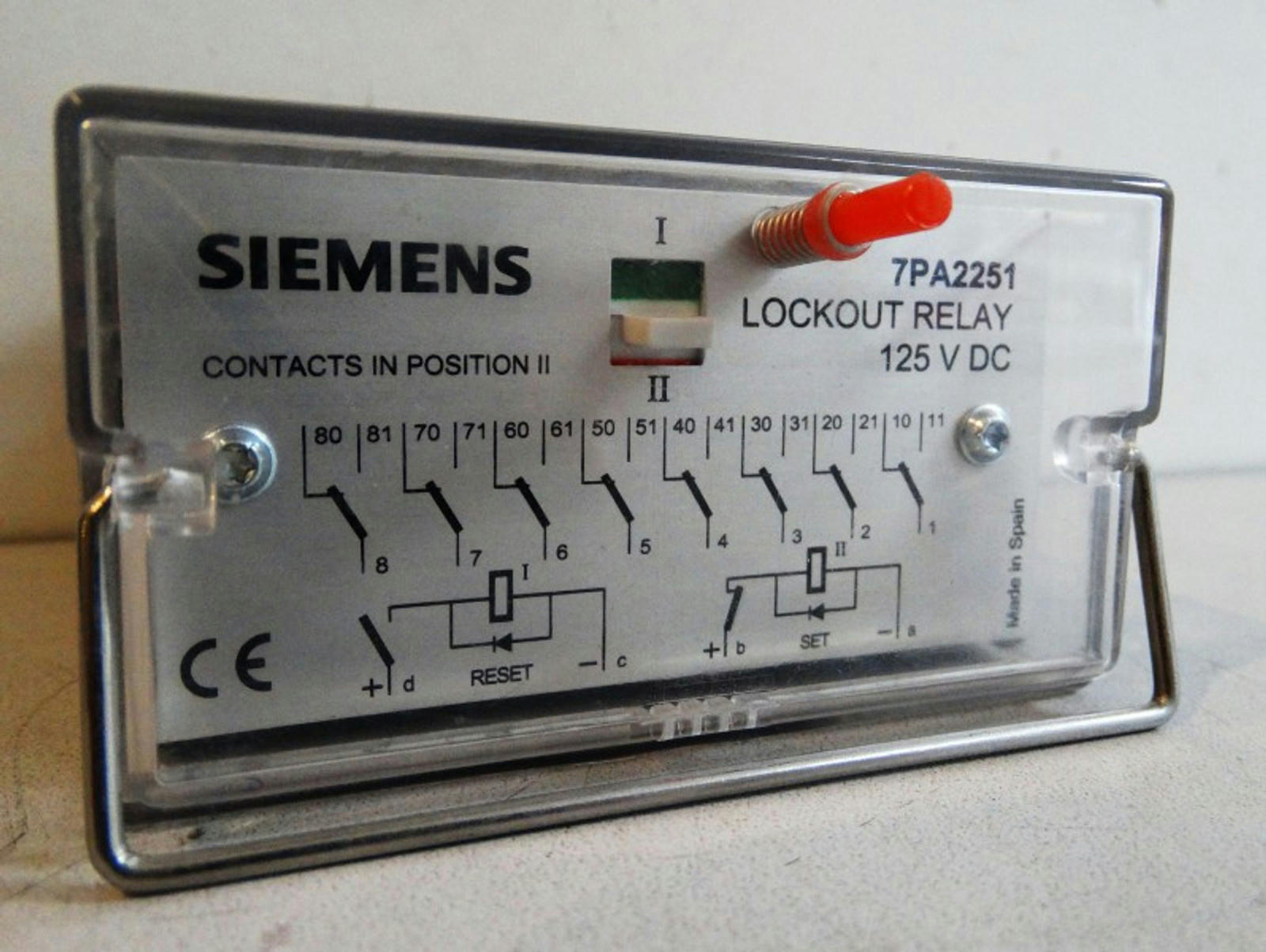

Lock-Out Relay (F86) bản chất là một rơle trung gian, khi có tín hiệu từ các relay khác gửi về, rơle sẽ hoạt động, đóng tiếp điểm làm nhiệm vụ cấp nguồn cho cuộn trip của máy cắt, đồng thời Lock-Out cuộn Close của máy cắt khi sự cố chưa được giải trừ. Các loại rơle trung gian của các hãng như Siemens 7PA2251, Arteche BJ8RP.

Nguyên lý hoạt động

F86 có hai cuộn dây, một cuộn là cuộn SET, cuộn còn lại là cuộn RESET. Nguồn được cấp tới cuộn SET của Lock-Out Relay thông qua các tiếp điểm bảo vệ rơle khác như so lệch, quá dòng, khoảng cách… Khi đó tiếp điểm thường mở NO của Lock-Out Relay sẽ đóng để cấp nguồn cho cuộn Trip máy cắt. Tiếp điểm NC của Lock-Out Relay nối với cuộn Close của máy cắt sẽ mở ra không cho máy cắt đóng lại. Khi muốn đóng máy cắt, thì phải ấn nút Reset của F86 thì cuộn RESET sẽ có nguồn để loại bỏ trạng thái có điện của cuộn Trip, tiếp điểm NC trở về trạng thái ban đầu, cho phép đóng cuộn Close của máy cắt. Để hiểu rõ hơn, mời các bạn cùng nhìn vào bản vẽ sau:

F68 hoạt động dựa trên việc đo trở kháng thứ tự thuận tại vị trí rơle.Trong điều kiện hệ thống vận hành bình thường, trở kháng đo được là trở kháng tải và vị trí của nó nằm cách xa đặc tính bảo vệ rơle khoảng cách. Khi xảy ra sự cố, trở kháng đo được di chuyển ngay lập tức từ vị trí trở kháng tải đến vị trí biểu thị sự cố trên mặt phẳng trở kháng. F68 dựa vào đặc tính tốc độ thay đổi trở kháng để phân biệt giữa sự cố và sự thay đổi công suất. Để thể hiện sự khác biệt này, người ta thường đặt hai đặc tính trở kháng đồng tâm cách nhau bằng trở kháng ∆Z, trên mặt phẳng trở kháng và sử dụng bộ đếm thời gian để định thời gian của quỹ tích trở kháng khi nó di chuyển. Nếu trở kháng đo được vượt qua các đặc tính đồng tâm trước khi bộ định thời gian hết hạn, rơle thông báo sự cố và ngược lại thì rơle sẽ xác định đó là sự dao động công suất của hệ thống. Để hiểu rõ hơn, mời bạn cùng nhìn vào biểu đồ sau:
